02.23

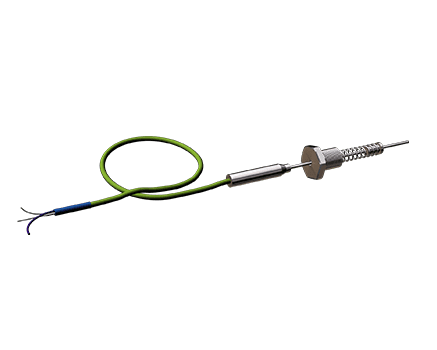

Предназначены для измерения температуры поверхности твердых тел (корпуса и головки термопластавтоматов, литьевых и прессовых машин, корпусов подшипников и т.п.) в полостях, не требующих герметизации. Характеризуются наличием пружины для обеспечения надёжного контакта с поверхностью и монтажного элемента в виде гайки под байонетное соединение или подвижным штуцером. Рабочая часть модификации 02.23 выполнена из кабеля термопарного, который может быть изогнут для измерений в труднодоступных местах. Для защиты удлинительных проводов от перегрева в модификации 02.23 кабель выведен из горячей зоны на нужную Заказчику длину lk. В комплекте к преобразователям могут поставляться адаптеры байонетные ЮНКЖ 033. Возможно изготовление датчиков по эскизам Заказчика. Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002. При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.

Технические характеристики

Вид взрывозащиты

Электрооборудование общего назначения

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Модификации

Кабельный, с пружиной и байонетом/штуцером

Узел коммутации

Свободные концы 50мм (IP65 исп. 50 – 69, 80 0ExiaIICT6/общего назначения / IP40 исп. 70)
Вилка мини-разъема IP40 общего назначения
Вилка стандарт-разъема IP40

Вариант исполнения проводов

Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода
Многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод
Многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод
Многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование изолированное от корпуса датчика
Многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали

Исполнение рабочего спая термопары

Неизолированный спай

Изолированный спай

Количество пар термоэлектродов

1 пара термоэлектродов
2 пары термоэлектродов (2 спая)

Материал наружной оболочки кабеля

AISI 321

AISI 316
AISI 310

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное) давление

0,1 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

Документы

Руководство по эксплуатации КТххPDF2 406 Кб
Общие технические характеристики КТххPDF1 229 Кб
Технология изготовления кабельных термоэлектрических преобразователейPDF301 Кб
Техническая информация для подбора термопары модификации - 02.23PDF420 Кб
Структура условного обозначения датчиков температуры КТххPDF325 Кб
Варианты модификаций проводов для датчиков температуры КТххPDF123 Кб
Варианты клеммных головок для датчиков температуры КТхх, ТСххPDF581 Кб
Клеммные коробки для ИППPDF194 Кб
Специализированные кабельные вводы для датчиков температурыPDF43 Кб
Измерительные преобразователи PR 5331, 5333, 5334, 5335, 5337, 5350PDF212 Кб
ИПП - измерительный преобразователь полевойPDF376 Кб
Адаптер АТ – соединительный элемент с разнотипными разъемами на концах удлиняющего проводаPDF266 Кб
Провода компенсационные и термоэлектродныеPDF109 Кб
Разъёмы РТPDF197 Кб
Прокладки для монтажа гильз и датчиков, фланцевый крепежPDF159 Кб
Кольца для контроля температуры от +660°C до +1750°CPDF209 Кб
