01.26

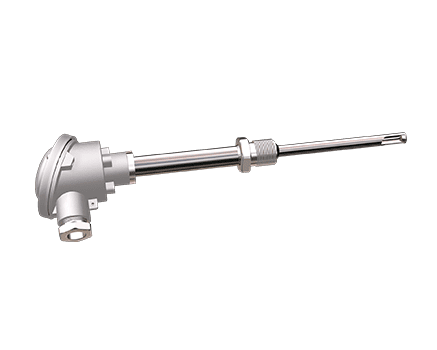

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Датчики модификаций 01.26 рекомендуется применять в комплекте с гильзами защитными ЮНКЖ. Термопреобразователи модификации 01.26 неразборные, т.к. имеют общую пробку для защитного чехла и чувствительного элемента (датчики диаметром 8 и 10мм), что обеспечивает малую тепловую инерционность. Для термопреобразователей высокотемпературного исполнения термочувствительные элементы изготавливаются с оболочкой из жаростойкой стали или сплава. Допускается изгибать кабельную часть датчиков (диаметром до 6мм) для размещения рабочего спая в требуемой зоне измерения. Радиус гиба не менее 5 диаметров кабеля. В зависимости от модификации датчика могут быть снабжены подвижным, приварным или подпружиненым штуцером. Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002. Вклеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Технические характеристики

Вид взрывозащиты

Электрооборудование общего назначения

0ExiaIICT4/T6 X, искробезопасная цепь по ГОСТ 30852.10
1ExdIICT4/T6 X, взрывонепроницаемая оболочка по ГОСТ 30852.1
РОExiaI X, искробезопасная цепь по ГОСТ 30852.10
РВExdI X, взрывонепроницаемая оболочка по ГОСТ 30852.1

Модификации

С приварным штуцером

Кабельный ввод

Штатный кабельный ввод (Не допустимо для Exd, ExdРВ)

Для кабеля в металлорукаве типа РЗ-ЦХ-15/МРПИ-15/Герда-МГ-16
Для кабеля в металлорукаве типа РЗ-ЦХ-18
Для кабеля в металлорукаве типа РЗ-ЦХ-20 / МРПИ-20
Для небронированного кабеля Ø 8÷13
Для бронированного кабеля с Ø внутр./наруж. обол. 6÷12/ 9÷16 мм (все типы брони)
Для бронированного кабеля с Ø внутр./наруж. обол. 4÷10/ 5÷15 мм (все
типы брони)

Узел коммутации

Пластиковая головка IP55 общего назначения

Алюминиевая головка IP66/IP68 Exd / Exi / ExdРВ / ExiРО
Алюминиевая головка IP65 общего назначения
Алюминиевая головка IP66 Exi / ExiРО / общ. назнач.
Нержавеющая сталь IP66/IP68 Exd / Exi / ExdРВ / ExiРО
Нержавеющая сталь IP66 Exi / ExiРО / общ. назнач.

Выходной сигнал

4-20 мА

4-20 мА +HART

Исполнение рабочего спая термопары

Неизолированный спай общего назначения

Изолированный спай Exd /Exi / ExdРВ / ExiРО / общего назнач.

Количество пар термоэлектродов

1 пара термоэлектродов

2 пары термоэлектродов (2 спая)

Материал наружной оболочки кабеля

Сталь 12Х18Н10Т (только для КТХК)

AISI 321
AISI 316
AISI 310
AISI 446
INCONEL 600
ALLOY 740

Вибростойкость ГОСТ Р 52931

Группа V3

Номинальное (условное) давление

6,3 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом
-55..+85ºС для изделий с унифицированным выходным сигналом

Документы

Руководство по эксплуатации КТххPDF2 406 Кб
Общие технические характеристики КТххPDF1 229 Кб
Технология изготовления кабельных термоэлектрических преобразователейPDF301 Кб
Техническая информация для подбора термопары модификации - 01.26PDF549 Кб
Структура условного обозначения датчиков температуры КТххPDF325 Кб
Варианты модификаций проводов для датчиков температуры КТххPDF123 Кб
Варианты клеммных головок для датчиков температуры КТхх, ТСххPDF581 Кб
Клеммные коробки для ИППPDF194 Кб
Специализированные кабельные вводы для датчиков температурыPDF43 Кб
Измерительные преобразователи PR 5331, 5333, 5334, 5335, 5337, 5350PDF212 Кб
ИПП - измерительный преобразователь полевойPDF376 Кб
Адаптер АТ – соединительный элемент с разнотипными разъемами на концах удлиняющего проводаPDF266 Кб
Провода компенсационные и термоэлектродныеPDF109 Кб
Разъёмы РТPDF197 Кб
Прокладки для монтажа гильз и датчиков, фланцевый крепежPDF159 Кб
Кольца для контроля температуры от +660°C до +1750°CPDF209 Кб
