02.05

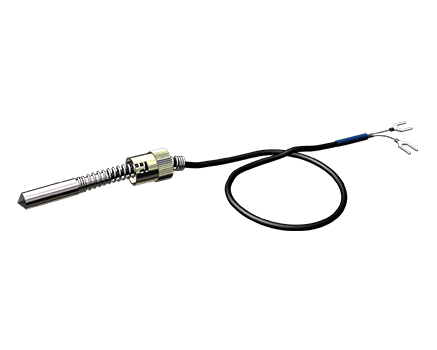

Предназначены для измерения температуры поверхности твердых тел (корпуса и головки термопластавтоматов, литьевых и прессовых машин, корпусов подшипников и т.п.) в полостях, не требующих герметизации. Характеризуются наличием пружины для обеспечения надёжного контакта с поверхностью и монтажного элемента в виде гайки под байонетное соединение.

Модификации 02.05 изготавливаются из термопарного провода и имеют цельноточеный наконечник.

В комплекте к преобразователям могут поставляться адаптеры байонетные ЮНКЖ 033. Возможно изготовление датчиков по эскизам Заказчика.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.

Технические характеристики

Вид взрывозащиты

Электрооборудование общего назначения

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Модификации

На основе термопарного провода, с пружиной и байонетом, конусный наконечник (Только 70)

Кабельный ввод

Свободные концы 50мм (IP65 исп. 50 – 69, 80 0ExiaIICT6/общего назначения / IP40 исп. 70)
Вилка мини-разъема IP40 общего назначения
Вилка стандарт-разъема IP40

Узел коммутации

Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода
Многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод
Многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод
Многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование изолированное от корпуса датчика
Многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали

Исполнение рабочего спая термопары

Неизолированный спай

Изолированный спай

Количество пар термоэлектродов

1 пара термоэлектродов

2 пары термоэлектродов (2 спая)

Материал наружной оболочки кабеля

Сталь 12Х18Н10Т КТХА, КТЖК 02.05, КТХК всех модификаций

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное) давление

0,1МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом
