02.19

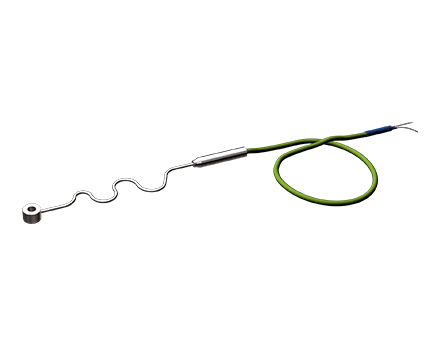

Модификация 02.19 предназначены для измерения температуры поверхности твердых тел. Крепится к поверхности с помощью шпильки. При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать датчики для размещения рабочего спая в требуемой зоне измерения вплоть до сворачивания в петлю или спираль. Выводы термоэлектродов удлиняются с помощью удлинительного провода длиной l. Место соединения помещено в переходную втулку и загерметизировано. На свободных концах провода может быть установлен термопарный разъем. Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002. При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.

Технические характеристики

Вид взрывозащиты

электрооборудование общего назначения

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10
РОExiaI X, искробезопасная цепь по ГОСТ 30852.10

Модификации

С кольцом для крепления на болт

Узел коммутации

Свободные концы 50мм (IP65 - 50-69, 80 Exi / ExiРО / общ. назнач. / IP40 провод 70 общего назначения)

Вилка мини-разъема IP40 общего назначения
Вилка стандарт-разъема IP40 общего назначения

Вариант исполнения проводов

Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода
Многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод
Многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод
Одножильный провод изоляция Силикон / Силикон без экрана
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод
Многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование изолированное от корпуса датчика
Одножильный провод изоляция Фторопласт / Фторопласт без экрана
Многожильный провод, изоляция проводников и наружная оболочка из
стеклонити / наружное армирование из гальванизированной стали
Многожильный провод с фторопластовой изоляцией в металлорукаве

Исполнение рабочего спая термопары

Открытый спай общего назначения

Неизолированный спай общего назначения
Изолированный спай Exi / ExiРО / общ. назнач.

Количество пар термоэлектродов

1 пара термоэлектродов

2 пары термоэлектродов (2 спая)

Материал наружной оболочки кабеля

сталь 12Х18Н10Т (только для КТХК)

сталь AISI 321
сталь AISI 316
сталь AISI 310
сталь AISI 446
сплав INCONEL 600
сплав ALLOY 740

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное) давление

до 150 МПа в зависимости от монтажных элементов

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом
