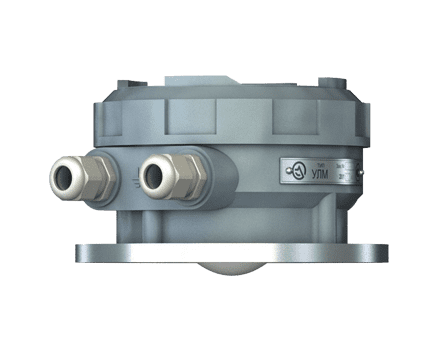

Высокоточные радарные уровнемеры УЛМ: бескомпромиссное решение для промышленного измерения уровня

В современных промышленных условиях, где точность измерений напрямую влияет на экономическую эффективность, безопасность и бесперебойность технологических процессов, выбор надежного и высокоточного оборудования для контроля уровня становится стратегической задачей. Наша компания представляет линейку инновационных радарных уровнемеров УЛМ, разработанных для решения самых сложных задач в различных отраслях промышленности — от нефтехимии и энергетики до пищевого производства и сельского хозяйства.

Принцип действия и ключевые технологические преимущества

В основе работы всех моделей уровнемеров серии УЛМ / ULMRADAR лежит передовая технология частотно-модулированного непрерывного излучения (FMCW) в миллиметровом диапазоне волн. В отличие от простых импульсных радаров, FMCW-радары излучают непрерывный сигнал, частота которого линейно нарастает в течение каждого измерительного цикла. Отраженный от поверхности продукта сигнал сравнивается с излучаемым, и по разности частот с высочайшей точностью вычисляется время задержки, а значит, и расстояние до материала.

Этот метод обеспечивает ряд неоспоримых преимуществ:

• Высочайшая точность: Погрешность измерений для большинства моделей составляет всего ±1 мм, что делает оборудование идеальным для систем коммерческого учета и критически важных технологических процессов.

• Независимость от внешних факторов: Точность измерений не зависит от температуры, давления, влажности, запыленности или агрессивности среды в резервуаре. Прибор стабильно работает как при экстремально низких (-50°C), так и при высоких температурах.

• Узкая диаграмма направленности: Благодаря высокой рабочей частоте (до 140 ГГц) формируется узкий измерительный луч (2°, 4°). Это минимизирует влияние паразитных отражений от стенок резервуара, мешалок и других внутренних конструкций, что особенно критично при работе в узких или высоких емкостях.

• Бесконтактный метод: Антенна прибора не контактирует с измеряемой средой. Это исключает коррозию, загрязнение и износ чувствительного элемента, позволяя использовать уровнемеры для работы с самыми агрессивными, абразивными и вязкими продуктами.

Универсальность применения: от серной кислоты до цемента

Линейка уровнемеров УЛМ охватывает практически все возможные области применения:

1. Агрессивные жидкости: Серная, соляная, плавиковая, азотная кислоты, щелочи, растворители, аммиачная вода, рассолы. Специальное исполнение с антенной, изолированной фторопластом (PTFE), и взрывозащищенным корпусом обеспечивает безопасную и долговечную работу.

2. Нефтепродукты и сырая нефть: Высокая точность и надежность делают УЛМ идеальным выбором для коммерческого учета и контроля уровня в резервуарных парках.

3. Пищевые продукты: Радарные технологии безопасны и позволяют точно измерять уровень жидкостей (молоко, масло, соки, алкоголь) и сыпучих продуктов (сахар, мука, зерно) без риска загрязнения.

4. Сыпучие материалы: Уголь, цемент, руда, песок, зерно. Специальная модель УЛМ-3D-64 является революционным решением для этой задачи. Она использует 64 независимых измерительных канала, которые создают подробную 3D-карту поверхности материала в силосе, автоматически рассчитывая не только уровень, но и точный объем продукта с учетом его неравномерной поверхности и формы резервуара.

Надежность и безопасность в экстремальных условиях

Оборудование спроектировано для работы в самых суровых условиях:

• Взрывозащищенное исполнение: Маркировка 1ExdllBT6 Gb и Ex tb IIIC T6 Db позволяет устанавливать уровнемеры во взрывоопасных зонах.

• Высокая степень защиты: Корпус имеет степень пылевлагозащиты IP65/IP66/IP67, гарантируя бесперебойную работу под проливным дождем, в условиях высокой влажности и запыленности.

• Прочная конструкция: Литые алюминиевые корпуса с анодированным покрытием и порошковой окраской устойчивы к механическим воздействиям и коррозии.

Гибкость интеграции и удобство эксплуатации

Радарные уровнемеры УЛМ легко интегрируются в любые системы АСУ ТП благодаря стандартным промышленным интерфейсам:

• Аналоговый выход 4-20 мА.

• Цифровые интерфейсы: RS-485 (протокол Modbus RTU) и HART.

• Дискретные выходы (реле) для сигнализации.

Настройка и конфигурирование многих моделей возможны с помощью смартфона или планшета через Bluetooth-соединение, что упрощает обслуживание и устраняет необходимость подниматься на высоту для перенастройки прибора.

Заключение

Радарные уровнемеры УЛМ — это не просто измерительные приборы, это комплексное технологическое решение, основанное на глубоких исследованиях и собственном производстве. Они сочетают в себе передовую научную мысль, надежность российского инжиниринга и ориентированность на реальные потребности промышленности.

Выбирая УЛМ, вы выбираете:

• Максимальную точность для коммерческого учета и оптимизации процессов.

• Абсолютную надежность и безопасность на ответственных объектах.

• Универсальность для работы с любыми средами.

• Снижение эксплуатационных расходов за счет долговечности и отсутствия необходимости в обслуживании.
