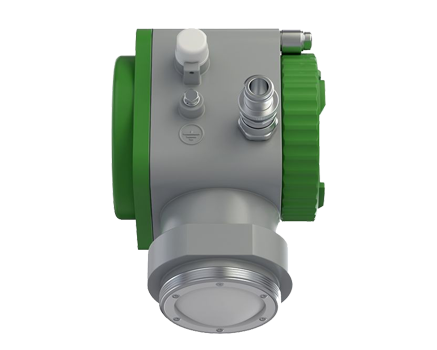

ULMRADAR-4x - Изображение 1
ULMRADAR-4x - Изображение 2
ULMRADAR-4x - Изображение 3
ULMRADAR-4x - Изображение 4
ULMRADAR-4x - Изображение 5
ULMRADAR-4X (включая модели ULMRADAR-41, ULMRADAR-42, ULMRADAR-43, ULMRADAR-44) – это инновационные радарные уровнемеры, разработанные для бесконтактного измерения уровня жидкостей и сыпучих материалов в открытых и закрытых резервуарах. Эти уровнемеры идеально подходят для использования в нефтяной и газовой, химической и пищевой промышленности, а также в сельском хозяйстве, горнодобывающей промышленности и производстве строительных материалов.

Высокая рабочая частота до 140 ГГц обеспечивает точные измерения (с точностью ±1, ±2, ±3 мм), а узкий измерительный луч (2° или 4°) снижает требования к месту установки радарных уровнемеров. Благодаря тому, что они не контактируют с измеряемой средой, эти уровнемеры идеально подходят для измерения агрессивных продуктов и в сложных условиях эксплуатации.

Защищенная антенна ULMRADAR-4X устойчива к воздействиям высокой влажности, агрессивных испарений и пыли. Взрывозащищенное исполнение и возможность 2-х и 4-х проводного подключения обеспечивают высокую безопасность и удобство использования.

Аналоговый выход 4-20 мА, а также цифровые выходы RS485 (Modbas RTU) и HART обеспечивают гибкость в интеграции в различные системы управления. Настройка приборов через Bluetooth (в вариантах без взрывозащиты) упрощает их использование. Встроенный индикатор облегчает контроль над работой устройства. Радарные уровнемеры ULMRADAR-4X обеспечивают надежные и долговременные измерения, благодаря чему ваши промышленные процессы остаются под полным контролем.

Технические характеристики

Принцип измерения

Бесконтактный радар, FMCW

Измеряемые продукты

Жидкости

Сыпучие материалы

Рабочая частота

120-140 ГГц

Точность измерения

±1, ±2, ±3, ±4 мм

Ширина измерительного луча

2°, 4°

Рабочая температура окружающей среды

-50, 60...+50 °C

Температура измеряемого продукта

Неограничена (Температура продукта не влияет на точность и стабильность измерения)

Диапазон измерения

0,6-40 м

Исполнение

Взрывозащищенное

Пылевлагозащита

IP66

Электрическое подключение

2-х или 4-х проводное

Аналоговый выход

4-20 мА

Цифровой выход

RS485 (Modbas RTU)

HART

Беспроводной интерфейс

Bluetooth

Присоединение

Фланцевое, от Ду50

Напряжение питания

8-36В (Постоянный ток)

Вес без фланца

не более 8,5 кг

Габаритные размеры

230х160х197

Материал корпуса

Алюминий имеющий анодированное защитное покрытие с порошковой окраской

Материал экрана антенны

Фторопласта-4 (PTFE)



Уровнемер излучает в направлении измеряемого продукта непрерывную частотно-модулированную электромагнитную волну в миллиметровом диапазоне. Отраженная от продукта волна возвращается в антенну уровнемера, где смешивается с излучаемой. Выделенная результирующая частота соответствует расстоянию до измеряемого продукта, что позволяет вычислить уровень заполнения резервуара и объём находящегося в нём продукта на основе исходной информации как о резервуаре, так и продукте.
Использованные схемотехнические и конструктивные решения, а также специальные алгоритмы обработки сигналов позволяют обеспечивать точное и надежное измерение уровня вне ависимости от коэффициента отражения продукта и подвижности его поверхности.



Преимущества:

  • Сверхвысокая рабочая частота до 140ГГц
  • Узкий измерительный луч, что снижает требования к месту установки уровнемеров
  • Отсутствие прямого физического контакта уровнемеров с продуктом
  • Защита антенны от внешних факторов (высокая влажность, испарения агрессивных сред, пыль) позволяет использовать уровнемеры в самых сложных условиях
  • Высочайшая чувствительностью стабильность измерений обеспечивают работу с различными продуктами
  • Высокая точность измерений и низкая температурная погрешность позволяют получать объективные данные о продукте вне зависимости от внешних климатических условий
  • Возможность настройки и конфигурирования при помощи смартфона через Bluetooth
  • Наличие встроенного индикатора
  • Возможность 2-х проводного подключения
  • Уровнемеры не требуют обслуживания в процессе эксплуатации
  • Срок службы уровнемера не менее 20 лет





Система обозначения уровнемера:

ULMRADAR – 4X1-X2-X3-X4-X5-X6-X7
X1 – модификация уровнемера по абсолютной погрешности измерений: - 1, -2, -3, -4 (±1мм, ±2мм, ±3мм, ±4мм);
X2 – диаметр антенны, тип присоединения к процессу: T – антенна 100 мм, фланцевое; F – антенна 68 мм, фланцевое; S – антенна 50 мм, фланцевое; R – антенна G1 1/2, резьбовое;
X3 – материал антенны: А – алюминий, S – нержавеющая сталь;
X4 – наличие встроенного индикатора: Y – есть, N – нет;
X5 – тип блока электроники: 4 – четырехпроводная схема подключения, 2 - двухпроводная схема подключения;
X6 – тип кабельного ввода №1, М – для кабеля без брони, проложенного в металлорукаве, B – для бронированного кабеля; Т – для кабеля без брони, проложенного в трубе, Z - заглушка;
X7 – тип кабельного ввода №2, М – для кабеля без брони, проложенного в металлорукаве, B – для бронированного кабеля; Т – для кабеля без брони, проложенного в трубе, Z - заглушка.





Уровнемеры ULMRADAR-4x. Габаритные размеры





1.    Антенна
2.    Кабельный ввод
3.    Электронный блок
4.    Крышка
5.    Крышка





Варианты монтажа уровнемеров ULMRADAR-4x на резервуарах





1.    Уровнемер
2.    Переходный фланец
3.    Патрубок резервуара
4.    Болты крепления
5.    Кабельный ввод







1.    Уровнемер
2.    Изолирующая прокладка
3.    Фланец



УровнемерыULMRADAR-4X могут комплектоваться различными установочными (переходными) фланцами на патрубки ДУ50, ДУ80…200, в соответствии с различными стандартами (ГОСТ, DIN, ANSI и т.д.). Подробную информацию о типах и размерах фланцев запрашивайте при размещении заказа.
