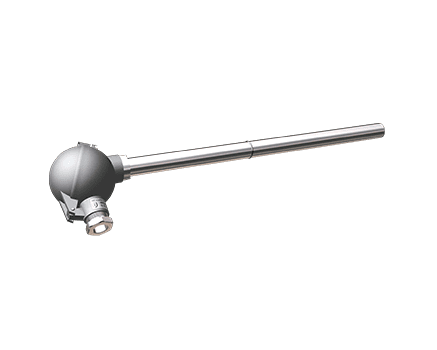

01.16У
Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Датчики имеют неразборную конструкцию. Датчики 01.16У в угловом исполнениях с гибом 90°. Датчики температуры КТхх 01.16У высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю,сплава Kanthal АРМ или стали AISI 310 выполняется половина монтажной длины чехла от рабочего торца, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т или ее аналогов. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 700°С. Датчики КТХА 01.16У в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ. Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002 (кроме модификаций 21.06, 21.08, 21.16).

Технические характеристики

Вид взрывозащиты

Электрооборудование общего назначения

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

Модификации

С составным чехлом без монтажных элементов, и угловой (У)

Кабельный ввод

Штатный кабельный ввод Не допустимо для 1ExdIICT6

Для кабеля в металлорукаве типа РЗ-ЦХ-15/МРПИ-15/Герда-16
Для небронированного кабеля Ø8÷13

Узел коммутации

Пластиковая головка IP55 общего назначения
Алюминиевая головка IP66/IP68 1ExdIICT6 / 0ExiaIICT6 X
Алюминиевая головка IP65 общего назначения
Алюминиевая головка IP66 0ExiaIICT6 X или общ. назнач.
Нержавеющая сталь IP66 0ExiaIICT6 Х или общ. назнач.

Выходной сигнал

4-20 мА

4-20 мА +HART

Исполнение рабочего спая термопары

Неизолированный спай общего назначения

Изолированный спай 1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

Количество пар термоэлектродов

1 пара термоэлектродов
2 пары термоэлектродов (2 спая)

Материал наружной оболочки кабеля

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т
AISI 310
Сплав ХН45Ю
Сплав 15Х25Т
Сплав Inonel 601
Сплав АРМ Kanthal

Вибростойкость ГОСТ Р 52931

Группа V3

Номинальное (условное) давление

0,1 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом
-55..+85ºС для изделий с унифицированным выходным сигналом
