21.06

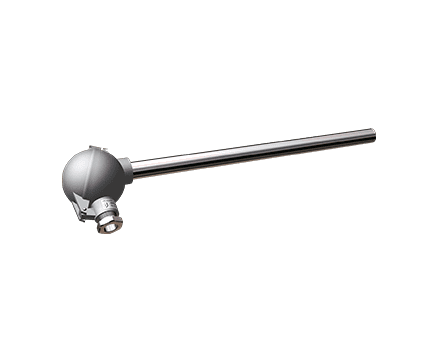

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Датчики 21.06, для установки на объект, рекомендуется комплектовать штуцерами передвижными ЮНКЖ 031, 041 либо передвижными фланцами ЮНКЖ 030. Датчики КТХА 21.06 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ. Датчики температуры модификации 21.06 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогами модификаций 01.06 и имеют те же технические характеристики. В конструкции датчиков температуры 21.ХХ предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007. В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02.

Технические характеристики

Вид взрывозащиты

Электрооборудование общего назначения

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

Модификации

Без монтажных элементов

Кабельный ввод

Штатный кабельный ввод (Не допустимо для 1ExdIICT6)

Для кабеля в металлорукаве типа РЗ-ЦХ-15/МРПИ-15/Герда-16
Для небронированного кабеля Ø8÷13

Узел коммутации

Пластиковая головка IP55 общего назначения
Алюминиевая головка IP66/IP68 1ExdIICT6 / 0ExiaIICT6 X
Алюминиевая головка IP65 общего назначения
Алюминиевая головка IP66 0ExiaIICT6 X или общ. назнач.
Нержавеющая сталь IP66 0ExiaIICT6 Х или общ. назнач.

Выходной сигнал

4-20 мА

4-20 мА +HART

Исполнение рабочего спая термопары

Неизолированный спай общего назначения

Изолированный спай 1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

Количество пар термоэлектродов

1 пара термоэлектродов
2 пары термоэлектродов (2 спая)

Материал наружной оболочки кабеля

Сталь 12Х18Н10Т

Сталь 10Х17Н13М2Т
AISI 310
Сплав ХН45Ю
Сплав 15Х25Т
Сплав Inonel 601
Сплав АРМ Kanthal

Вибростойкость ГОСТ Р 52931

Группа V3

Номинальное (условное) давление

0,1 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом
-55..+85ºС для изделий с унифицированным выходным сигналом

Документы

Руководство по эксплуатации КТххPDF2 406 Кб
Общие технические характеристики КТххPDF1 229 Кб
Технология изготовления кабельных термоэлектрических преобразователейPDF301 Кб
Техническая информация для подбора термопары модификации - 21.06PDF506 Кб
Структура условного обозначения датчиков температуры КТххPDF325 Кб
Варианты модификаций проводов для датчиков температуры КТххPDF123 Кб
Варианты клеммных головок для датчиков температуры КТхх, ТСххPDF581 Кб
Клеммные коробки для ИППPDF194 Кб
Специализированные кабельные вводы для датчиков температурыPDF43 Кб
Измерительные преобразователи PR 5331, 5333, 5334, 5335, 5337, 5350PDF212 Кб
ИПП - измерительный преобразователь полевойPDF376 Кб
Адаптер АТ – соединительный элемент с разнотипными разъемами на концах удлиняющего проводаPDF266 Кб
Провода компенсационные и термоэлектродныеPDF109 Кб
Разъёмы РТPDF197 Кб
Прокладки для монтажа гильз и датчиков, фланцевый крепежPDF159 Кб
Кольца для контроля температуры от +660°C до +1750°CPDF209 Кб
