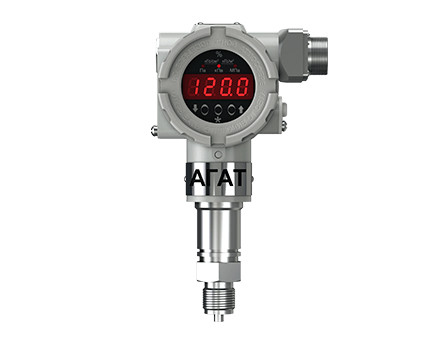

Агат-100МТ-ДА - Изображение 1
Агат-100МТ-ДА - Изображение 2
Агат-100МТ-ДА - Изображение 3
Агат-100МТ-ДА - Изображение 4
Датчики абсолютного давления Агат-100МТ-ДА предназначены для непрерывного измерения и преобразования избыточного давления рабочих сред (жидкости, пара, газа) - в унифицированный токовый выходной сигнал 4-20 мА, 0-5 мА, цифровой сигнал по HART протоколу или по протоколу Modbus на базе интерфейса RS-485. Степень защиты датчиков от воздействия пыли и воды соответствует группе IP67 по ГОСТ 14254. Датчики соответствуют требованиям технического регламента ТР ТС 020/2011. Датчики взрывозащищенного исполнения соответствуют требованиям технического регламента ТР ТС 012/2011 и предназначены для работы во взрывобезопасных и взрывоопасных условиях.

Технические характеристики

Пределы основной погрешности измерения

±0,05; ±0,065; ±0,075; ±0,1; ±0,15, ±0,2; ±0,25; ±0,5; ±1%

Верхние пределы измерения

min 2,5 кПа
max 16 МПа

Виды взрывозащиты

Искробезопасная электрическая цепь
Взрывонепроницаемая оболочка
Взрывобезопасное с использованием двух видов взрывозащиты – «взрывонепроницаемая оболочка «d» и «искробезопасная электрическая цепь с уровнем «ia»

Выходной сигнал постоянного тока

4-20 мА
20-4мА
4-20 мА с корнеизвлечением
0-5 мА (Внеш. преобразователь)

Выходной цифровой сигнал

HART

Modbus RTU (RS-485)

Пылевлагозащита

IP67

Напряжение питания

от 14 до 42В (Ном. 24В)

Материал разделительной мембраны

Сплав 36НХТЮ
Cталь марки 06ХН28МДТ

Материалы измерительной мембраны

Титан ВТ9

Индикация

Светодиодный цифровой индикатор.
Индикатор поворачивается на 360° с шагом 90°.
Поддерживает работоспособность при низких температурах окружающего воздуха до -60 °C

Диапазон рабочих температур окружающего воздуха

-60…80 °С

Диапазон температур измеряемой среды на входе датчика

-60…80 °С (Кратковременно 120 °С)

Сопротивление нагрузки

Не менее 250 Ом

Среднее время наработки

220 000 ч

Вес без упаковки

от 1 до 5 кг

Средний срок службы

20 лет

Межповерочный интервал

5 лет

Гарантийный срок

5 лет
