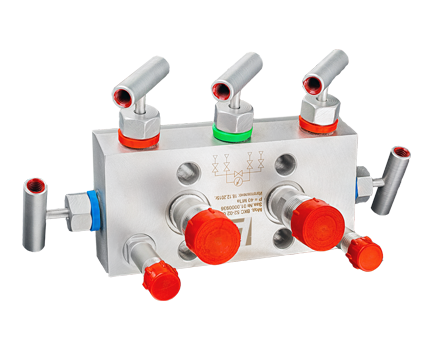

Клапанные блоки серии ВКС (трех- и пятивентильные) предназначены для монтажа датчиков разности давлений и коммутации импульсных линий в системах автоматизации технологических процессов.

Подключение импульсных линий напрямую к клапанному блоку через отверстия К1/2”, К1/4”, 1/2NPT, 1/4NPT в теле блока; приварные штуцеры с наружной резьбой М20х1,5, М22х1,5 или через монтажные фланцы и комплекты монтажных частей.

Технические характеристики

Рабочая среда

Жидкость, пар, газ (в т.ч. газообразный кислород и кислородосодержащие смеси)

Давление рабочей среды

до 40 МПа

по согласованному заказу до 69 МПа

Температура рабочей среды

-60…170 °С

по согласованному заказу до 400 °С

Предельные значения температур окружающего воздуха при эксплуатации

-50…70 °С

Дополнительные функциональные возможности

Защита от односторонней перегрузки
Дренаж импульсных линий и датчика
Периодический контроль установки выходного сигнала, соответствующего нижнему значению измеряемого давления
Подключение контрольных и образцовых приборов
