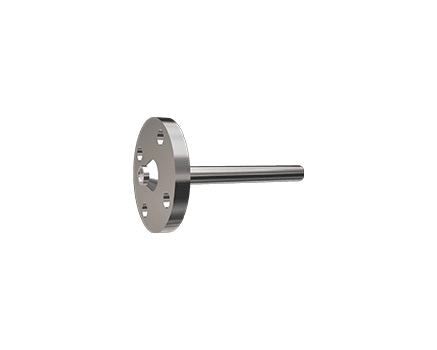

Модификации | Фланцевая гильза с цельноточёным цилиндрическим чехлом постоянного диаметра |
Исполнение уплотнительной поверхности фланца | по ГОСТ 12815 по ASME B16.5 по DIN 1092-1, ГОСТ 33259 |
Проход условный DN | от 20 до 100 размер в мм из ряда по ГОСТ 28338 до 3’’ Размер в дюймах по ASME |
Группа прочности фланца | от 1 до 250 номинальное (усл.) давление в кгс/см2 из ряда по ГОСТ 26349 от 150# до 2500# класс по ASME |
Внутренняя резьба под датчик | М20х1,5 G1/2; G1 - резьба трубная цилиндрическая K1/2; K1 - резьба коническая дюймовая только для гильз под монтаж датчиков с неподвижным штуцером |
Исполнение по виду уплотнения датчика | под подвижный штуцер под неподвижный штуцер |
Материал гильзы | сталь 12Х18Н10Т сталь 08Х18Н10Т сталь 10Х17Н13М2Т AISI 361Ti Monel 400 Incoloy 825, Incoloy 800 AISI 904L, Inconel 600, Inconel 625 AISI 310S, AISI 446, Inconel 601 Hastelloy C-276, Hastelloy C-22 |
Наличие/отсутствие покрытия чехла гильзы | без покрытия с износостойким и коррозионно-стойким покрытием |
024
Предназначены для защиты датчиков температуры от механического или химического воздействия рабочей среды при их установке в сосуды под давлением, трубопроводы и другие объекты, требующие дополнительной защиты датчика. Гильзы защитные ЮНКЖ 020, ЮНКЖ 024, ЮНКЖ 124 изготавливаются с цельноточеным чехлом. Гильзы защитные ЮНКЖ 019 изготавливаются с чехлом из цельнотянутой трубы. Фланцы для гильз изготавливаются по ГОСТ 12815, ASME B16.5, DIN 1092-1, ГОСТ Р 54432 а также по техническому заданию заказчика с разработкой и согласованием конструкторской документации.
Технические характеристики
Документы
Сертификаты
| Свидетельство предприятия-изготовителя | Россия | 1 388 Кб | ||
| Сертификат ТР ТС 032/2013 | Россия | 3 551Кб | ||
| Отказное ЮНКЖ (не подлежат ТР ТС 010) | Россия | 228 Кб | ||
| Экспертиза ПБ 2013 | Россия | 346 Кб |
