206

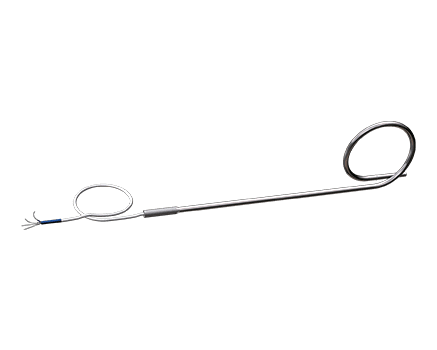

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ. Термометры сопротивления модификации 206 изготавливаются на основе гибкого кабеля КНМС-Н (кабель с никелевыми жилами в стальной оболочке с минеральной изоляцией). При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термометр по длине для размещения чувствительного элемента в требуемой зоне измерения (вплоть до сворачивания в петлю). Термометр может навиваться на цилиндр радиусом, равным пятикратному диаметру кабеля d, без изменения технических характеристик. Запрещается изгиб на расстоянии менее 60 мм от рабочего конца термометра. Термометры сопротивления без монтажных элементов при использовании с гильзами защитными рекомендуется устанавливать с помощью штуцеров ЮНКЖ 031 либо ЮНКЖ 041. Датчики модификации 206 могут комплектоваться выносными преобразователями ИПП.

Технические характеристики

Вид взрывозащиты

Электрооборудование общего назначения
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

Вариант исполнения

Штатный кабельный ввод (Не допустимо для 1ExdIICT6)
Для кабеля в металлорукаве типа РЗ-ЦХ-15/МРПИ-15/Герда-16
Для кабеля в металлорукаве типа РЗ-ЦХ-18
Для кабеля в металлорукаве типа РЗ-ЦХ-20 / МРПИ-20
Для небронированного кабеля Ø8÷13
Для бронированного кабеля с Ø внутр./наруж. обол. 6÷12/ 9÷17 мм (все типы брони)
Для бронированного кабеля с Ø внутр./наруж. обол. 4÷10/ 5÷15 мм (все типы брони)

Узел коммутации провода

Свободные концы 50мм IP65 0ExiaIICT6 или общ. назнач.
Вилка мини-разъема IP40 общего назначения
Вилка стандарт-разъема IP40 общего назначения

Узел коммутации датчика

Пластиковая головка IP55 общ. назнач.
Алюминиевая головка IP66/IP68 1ExdIICT6 / 0ExiaIICT6 X
Алюминиевая головка IP65 общ. назнач.
Алюминиевая головка IP66 0ExiaIICT6 X или общ. назнач.
Нержавеющая сталь IP66 0ExiaIICT6 или общ. назнач.
Клеммный блок IP00 общ. назнач

НСХ

в соответствии с ГОСТ 6651-2009

Класс допуска

по ГОСТ 6651-2009

Схема подключения

3-х и 4-х проводная схема подключения

Выходной сигнал

4-20 мА
4-20 мА +HART

Материал наружной оболочки

AISI 316 (материал наконечника сталь 10Х17Н13М2Т)

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное) давление

1,0 МПа при комплектовании штуцером ЮНКЖ 031
6,3 МПа при комплектовании штуцером ЮНКЖ 041

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

-60..+120ºС для изделий общего назначения
-60..+85 ºС для исполнения Ex с аналоговым сигналом
-55..+85ºС для изделий с унифицированным выходным сигналом
